Príslušenstvo pre montované haly

Typ plachty určuje výrobca a závisí od rozpätia stanových hál a typu použitia.

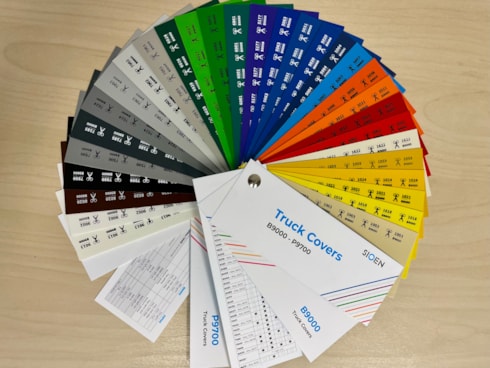

• SIOEN B 9000: tkanina potiahnutá PVC, 100 % PES tkanina (väzba 9×9), PVC povlak s hmotnosťou 680 g/m², obojstranne lakovaná, odolná voči vode, priepustná pre svetlo, odolná voči UV žiareniu a plesniam (pevnosť v ťahu 3000 N/5 cm, teplotná odolnosť -30/+70 °C). Trieda horľavosti E. Životnosť približne 10 rokov. Možnosti farieb plachty nájdete nižšie.

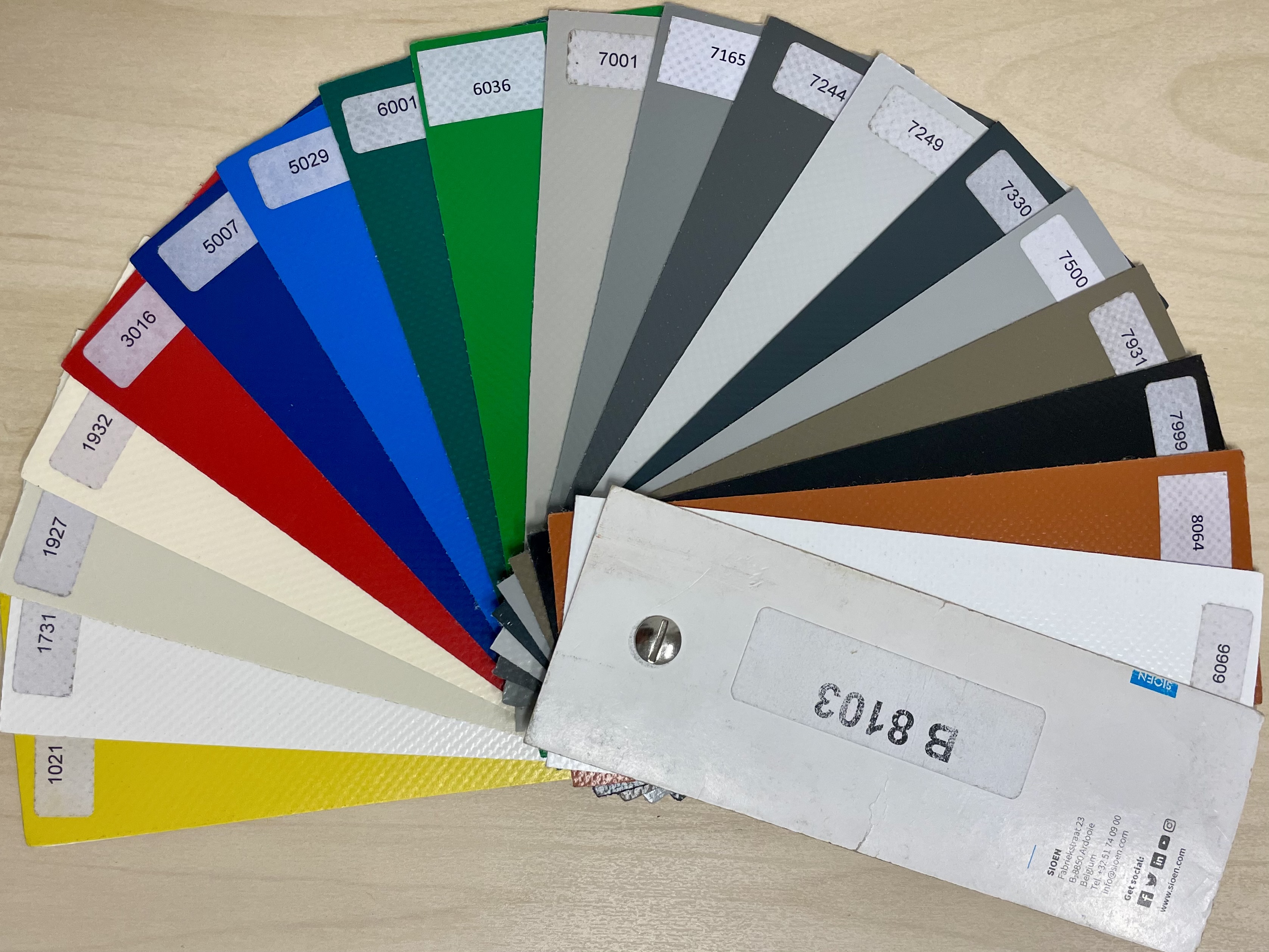

• SIOEN B 8103: tkanina potiahnutá PVC, 100 % PES tkanina (osnova 8×8), PVC povlak s hmotnosťou 650 g/m², obojstranný povlak Siofluo, odolný voči vode, samozhášavý, priepustný pre svetlo, odolný voči UV žiareniu a plesniam (pevnosť v ťahu 2500 N/5 cm, teplotná odolnosť -30/+70 °C). Trieda horľavosti B-s2,d0, EN 13501-1, DIN 4102 B1 M2. Životnosť približne 10 rokov. Možnosti farieb plachty nájdete nižšie.
• SIOEN B 9103: tkanina potiahnutá PVC, 100 % PES tkanina (väzba 9×9), PVC povlak s hmotnosťou 680 g/m², obojstranný povlak Siofluo, odolný voči vode, samozhášavý, priepustný pre svetlo, odolný voči UV žiareniu a plesniam (pevnosť v ťahu 3000 N/5 cm, teplotná odolnosť -30/+70 °C). Trieda horľavosti B-s2,d0, EN 13501-1, DIN 4102 B1 M2. Životnosť približne 10 rokov a viac. Plachty sú k dispozícii v bielej a sivej farbe.
• SIOEN B 9113: tkanina potiahnutá PVC, 100 % PES tkanina (väzba 9x9), PVC povlak s hmotnosťou 730 g/m², obojstranný povlak Siofluo, odolný voči vode, samozhášavý, priepustný pre svetlo, odolný voči UV žiareniu a plesniam (pevnosť v ťahu 3000 N/5 cm, teplotná odolnosť -30/+70 °C). Trieda horľavosti B-s2,d0, EN 13501-1, DIN 4102 B1 M2. Životnosť približne 15 rokov. Plachty sú k dispozícii v bielej a sivej farbe.
• Serge Ferrari FLEXLIGHT 702 S2: tkanina potiahnutá PVC, 100 % PES tkanina (väzba 9x9), PVC potiahnutá s hmotnosťou 750 g/m², vysoko stabilná technológia Precontraint, špeciálna obojstranná PVDF vrstva na báze polyamidu – zvýšené samočistiace vlastnosti a životnosť plachty, odolná voči vode, samozhášavá, vysoko priepustná pre svetlo, odolná voči UV žiareniu a plesniam (pevnosť v ťahu 3000 N/5 cm, teplotná odolnosť -30/+70 °C). Trieda horľavosti B-s2,d0, EN 13501-1, DIN 4102 B1, M2. Životnosť cca 20 rokov. 7-ročná záruka! Farebné vyhotovenie striech v bielej farbe.

Parametre pevného opláštenia (po určení typu zákazníkom) stanovuje výrobca a závisia od rozpätia stanov.

Trapézové plechy (T18|T35 atď.)

Sú vyrobené z oceľového plechu, ktorý je ponorený do horúcej kúpeľa s vrstvou aluzinku alebo zinku. Alternatívne sú ošetrené určitými typmi farieb v rôznych farbách a povrchových úpravách. Niektoré trapézové plechy môžu byť tiež konfigurované s antikondenzačnou alebo perforovanou úpravou (pre akustické tlmenie).

Všeobecné parametre trapézových plechov (T18/T35)

PIR izolačné panely

Tieto panely sa zvyčajne vyrábajú z rôznych penových materiálov, vaty a iných výplní, ktoré tvoria jadro medzi dvoma kovovými plášťami. Výplne sa líšia svojimi tepelnoizolačnými vlastnosťami, priepustnosťou vlhkosti, horľavosťou a v prípade plášťa aj povrchovou úpravou.

Všeobecné parametre sendvičových panelov PIR

Tieto závisia od zvoleného materiálu a jeho vlastností, podľa dohody so zákazníkom.

POZNÁMKA: Základné parametre sú len všeobecnými ilustráciami typov materiálov, ktoré používame, a môžu sa líšiť v závislosti od objednávky!

Posuvné vstupné koľajnice na lane sú zavesené pomocou valčekových ložísk na vodiacich lanách a sú súčasťou delených bočných panelov plátna. Upevňovací systém umožňuje jednoduché rozťahovanie plátna a spĺňa aj požiadavky na uzamykateľnosť vstupných plátien. Efektívne a plne funkčné riešenie z hľadiska nákladov.

Posuvné vstupné koľajnice na koľajnici sú zavesené pomocou priemyselných valcov na vodiacich koľajniciach a sú súčasťou bočných panelov z rozdeleného plátna. Upevňovací systém umožňuje jednoduché rozprestretie plachiet a spĺňa aj požiadavky na uzamykateľnosť vstupných plachiet. Tento systém je robustnejší a ľahšie ovládateľný ako vodiaci kábel. Ešte efektívnejšie a plne funkčné riešenie v strednej cenovej kategórii.

Rozdelené bočné panely sa používajú predovšetkým ako vstup do textilnej haly alebo ako ventilačný segment v prípadoch, keď nie je dôležitá uzavretosť priestoru. Sú vyrobené z tkaniny a môžu sa uzatvárať pomocou popruhov alebo posuvných koľajníc a otvárať až do šírky celého segmentu. Ďalším riešením vstupu je použitie plachtových dverí (jednoduchých alebo dvojitých), ktoré sú zabudované do oceľového rámu s možnosťou uzamknutia.

Vnútorné posuvné dvere s oceľovým rámom a plátnovou výplňou sa dajú posúvať po konzolovej koľajnici pomocou priemyselných kladiek. Pomocné podpery sú vyrobené z hliníkových profilov so zinkovým povlakom. Uzamykateľné.

Ventilačné otvory sa nachádzajú v štítových plochách textilných hal. Sú vyrobené z materiálov, ktoré zabraňujú vniknutiu mechanických nečistôt. Za nepriaznivých poveternostných podmienok je možné otvory uzavrieť roletou. Do bočných stien textilného opláštenia je možné inštalovať strešné ventilačné otočné komíny alebo podlahové ventilačné otvory.

Osvetlenie textilných hal je zvyčajne zabezpečené LED svietidlami umiestnenými paralelne za sebou v strešnej časti hrebeňových spojov. Intenzita osvetlenia závisí od konkrétnych požiadaviek. Pripojenie je možné vykonať aj pomocou elektrického rozvádzača a kontroly.

Spojovací priechod je oceľová alebo hliníková prefabrikovaná konštrukcia so zinkovou a eloxovanou povrchovou úpravou. Horná časť má sedlovú strechu s plachtovým obložením upevneným pomocou hliníkových drážkovaných lišt a svoriek. Spojenie medzi existujúcou budovou a plachtovou halou je realizované pomocou kotviacich konzol a konzol, zatiaľ čo samotné ukotvenie podlahy funguje prostredníctvom pätiek. Systém zabezpečuje spojenie medzi plachtovou halou a existujúcou budovou alebo medzi dvoma plachtovými halami.

V prípade potreby ponúkame riešenia na rozdelenie interiéru haly na niekoľko samostatných jednotiek. V priečkach je možné inštalovať priechody.

Pri spájaní viacerých textilných hál ponúkame možnosť prepojenia jednotlivých konštrukcií do jedného celku pomocou plechových žľabov (koryta), čím sa zväčší jednotná zastrešená plocha. Tento žľabový systém funguje aj pri pripájaní haly k existujúcej budove. Alternatívne sa dá použiť samostatne tam, kde je potrebné odvádzať vodu. Inštaláciu žľabu je potrebné vopred konzultovať s výrobcom.

Ak potrebujete plachtovú halu využívať ako výrobný priestor, ktorý vyžaduje tepelné temperovanie počas zimných mesiacov, ponúkame vnútornú izolačnú plachtovú vrstvu, ktorá zabraňuje úniku tepla. Tým sa zdvojnásobí opláštenie haly a vzduchová medzera medzi hornou a spodnou vrstvou plachty zabraňuje úniku tepla a kondenzácii na streche v prípade veľkých teplotných rozdielov. Táto úprava umožňuje bezproblémovú prevádzku v zime s optimálnymi teplotnými podmienkami.

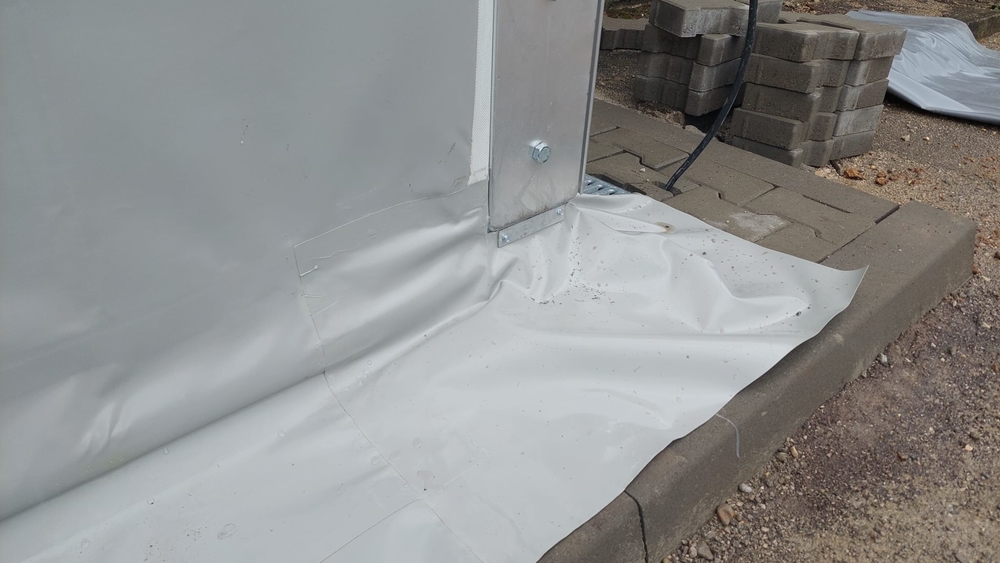

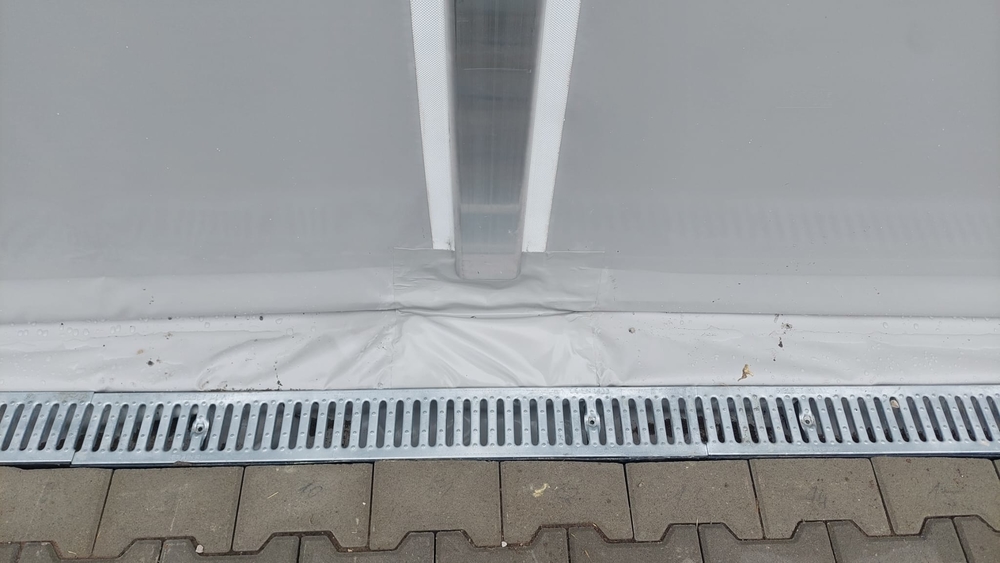

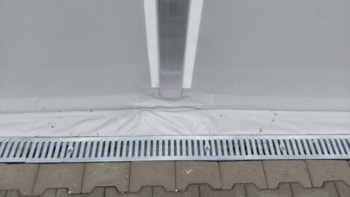

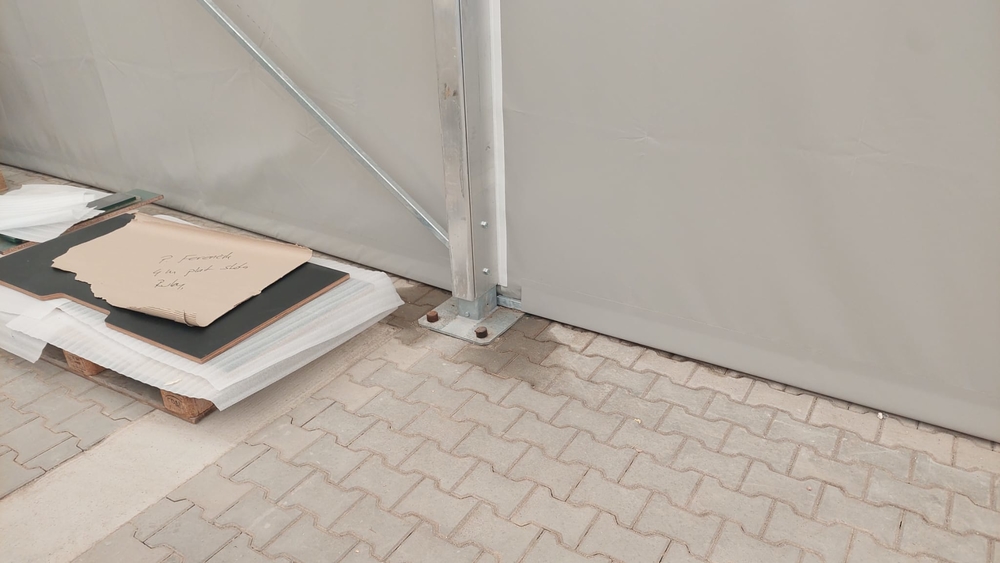

Štandardný modulárny konštrukčný systém pre stanové haly neumožňuje izoláciu spodného okraja opláštenia proti zatekaniu vody v nosných pätách. Táto úprava slúži na zabránenie zatekaniu dažďovej vody do interiéru stanového haly v spodnej časti. To zahŕňa predĺženie spodného okraja krycej plachty a zakrytie nosných pätiek plachtou. Predĺžená časť plachty je potom odvedená do zeme alebo mimo priestoru budovy. Úprava musí byť vopred konzultovaná a závisí od konštrukčnej pripravenosti základov budovy. Presný dizajn sa potom určí podľa toho.
